Diana Eye 55

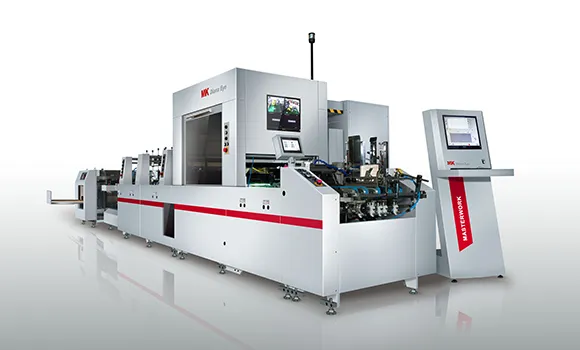

Инспекционная машина для картонных заготовок (80 000 шт/ч)
Инспекционная машина Diana Eye 55 - это высокоскоростная система автоматического контроля качества упаковочной продукции, разработанная компанией Masterwork на базе собственных технологий обработки изображений. Машина предназначена для контроля упаковки печати, декоративной отделки и поверхности упаковки на скорости до 300 м/мин.
Система контроля качества Diana Eye 55 автоматически обнаруживает широкий спектр дефектов, включая:
- дефекты печати;
- царапины и полосы;
- отклонения цвета;
- несовмещение печати;
- дефекты материала;
- дефекты лакировки;
- дефекты горячего тиснения;
- дефекты голографических элементов;
- загрязнения и повреждения поверхности упаковки.

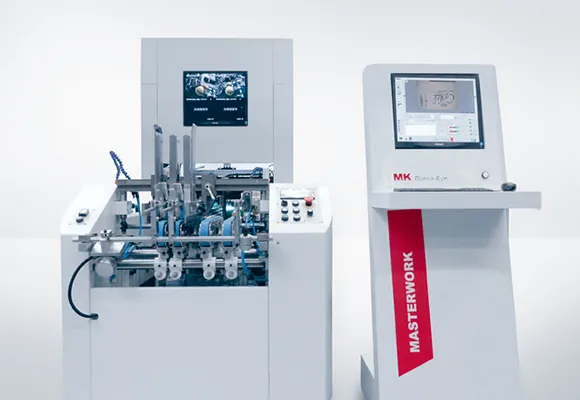

Система обработки изображений использует комбинированную GPU + CPU обработку данных и архитектуру Master-Slave с высокой скоростью анализа изображений и возможностью последующей модернизации.
Diana Eye 55 поддерживает работу с картоном плотностью 90-650 г/м² и имеет производительность до 80 000 упаковок в час при работе с продукцией малого формата.
| Плотность материала (картон) | 90-650 г/м² |
| Макс. скорость работы | 300 м/мин |
| Макс. производительность (например, упаковка малого формата длиной 90 мм) | 80000 шт/ч |
| Макс. формат листа | 550×500 мм |
| Мин. формат листа | 90×90 мм |
| Мин. размер обнаруживаемого размер дефекта (точка) | 0.15 мм² (контраст оттенков серого ≥ 30) |
| Мин. размер обнаруживаемого размер дефекта (линия) | 0.25×5 мм (контраст оттенков серого ≥ 30) |
| CV | >2.5 |
| 4K цветная камера RGB | |
| Разрешение | 4K |
| Линейная скорость камеры | 40 кадр/сек |
| Разрешение при 550 мм/300 м/мин | 0.13×0.15 мм |
| 8K монохромная камера B/W | |
| Разрешение | 8K |
| Линейная скорость камеры | 80 кадр/сек |
| Разрешение при 550 мм/300 м/мин | 0.067×0.075 мм |
| Зональная камера RGB | |
| Разрешение | 1.2 Мп |
| Частота кадров камеры | 45 fps |
| Разрешение при 550 мм/300 м/мин | 0.04×0.04 мм |

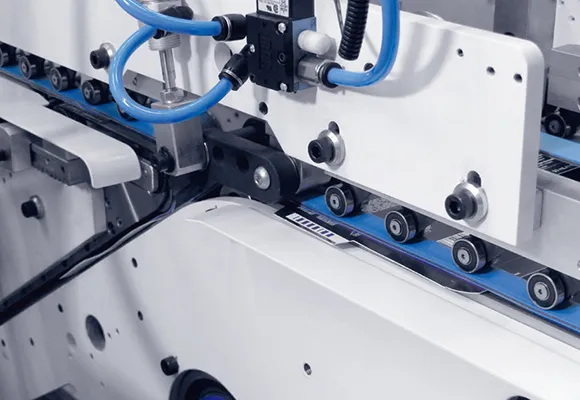

- Встроенная система выброса дефектных заготовок без повреждения продукции
- Возможность повторной сортировки и повторной инспекции дефектных заготовок
- Минимизация количества отходов без снижения качества продукции
- Вакуумный ремень для стабильной и безопасной транспортировки заготовок
- Имеет возможность установки до 4 камер верхнего обзора, 2 зональных камер и 1 камеры контроля обратной стороны
- Затемненное защитное окно для снижения воздействия LED-подсветки на оператора

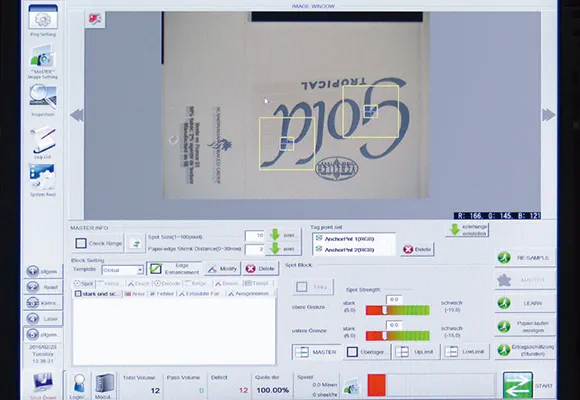

- Терминал с 19-дюймовым экраном
- Обучающий режим для быстрой настройки
- Визуализация параметров пороговых значений
- Расширенные настройки для сложных задач
- GPU + CPU обработка графических данных
- Архитектура ведущего-ведомого устройства Master-Slave
- Возможность модернизации системы
- Световой купол собственной конструкции
- Поддержка четырех режимов освещения
- Контроль металлизированных материалов, горячего тиснения и голографических элементов
- Алюминиевый корпус с пассивным охлаждением без использования вентиляторов
- Регулируемая интенсивность освещения
- Цветные 4K-камеры верхнего обзора
- LED-система освещения нового поколения
- Зеркальная система инспекции под малым углом
- Цветная 4K-камера контроля обратной стороны
- Зональные камеры сверхвысокого разрешения для контроля критически важных областей, включая QR-коды
