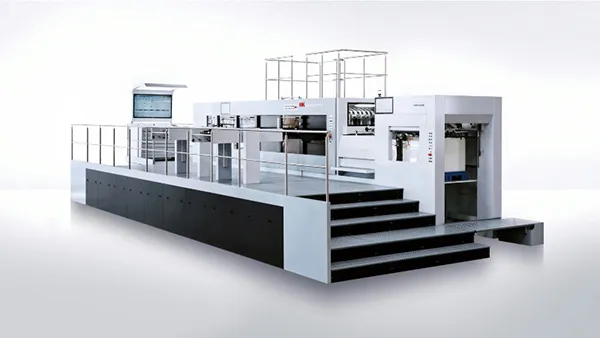

Duopress Power 160FCSB/CSB
Автоматический пресс для горячего тиснения фольгой (7000 листов/ч)
Запросить стоимость
Смотреть видео
Пресс для горячего тиснения фольгой Duopress Power 160FCSB/CSB предназначен для горячего тиснения, высечки и удаления облоя при производстве упаковочной и полиграфической продукции.
Оборудование поддерживает производительность до 7000 листов в час с картоном плотностью от 90 до 2000 г/м² и гофрокартоном толщиной до 2 мм. Максимальный формат листа составляет 1060×760 мм, а рабочее давление до 2.6 МН обеспечивает качественную высечку и тиснение даже сложной упаковочной продукции.
Машина оснащена современной сервоприводной системой подачи листа с автоматической коррекцией стопы бумаги, ультразвуковым и механическим контролем двойного листа, а также интеллектуальной системой автоматической приладки MasterSet, что значительно сокращает время переналадки и повышает стабильность работы на высоких скоростях.
Технические характеристики
| Модель | Duopress Power 160FCSB/CSB |
| Макс. формат листа | 1060×760 мм |
| Мин. формат листа | 400×350 мм |
| Макс. размер высечки | 1060×745 мм |
| Макс. размер тиснения | 1060×740 мм |
| Поле захвата | 9-17 мм |
| Внутренний размер рамки под штамп | 1096×770 мм |
| Характеристики материала | Плотность картона: 90-2000 г/м² Толщина картона: 0.1-2 мм Толщина гофрокартона: до 2 мм (с системой MasterSet) |
| Макс. рабочее давление | 2.6 МН |
| Зоны электрического нагрева (только секция 1) | 20 зон, регулировка температуры в диапазоне 40-180°C |
| Ширина фольги | 20-1060 мм |
| Система подачи фольги секции 1 | 3 продольные линии подачи (без поперечной подачи) |
| Макс. скорость высечки | 7000 листов/ч* |
| Макс. высота стопы на самонакладе | 1650 мм (включая паллету) |
| Макс. высота стопы на приемке | 1300 мм (включая паллету, без углубленной приемки) |
| Требования к источнику сжатого воздуха | Давление: 0.65-0.7 МПа Расход воздуха: >1 м³/мин |
| *Производительность и точность пресса могут различаться в зависимости от типа продукции. | |
Ключевые особенности

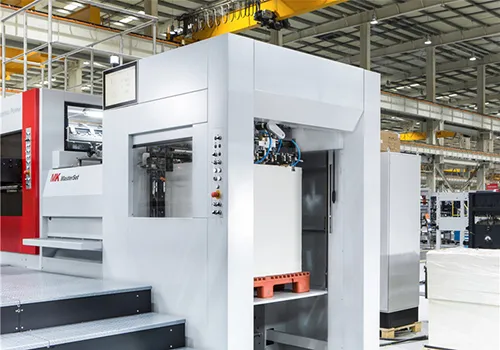

Секция подачи
- Сервоприводная система подачи бумаги
- Автоматическая регулировка бокового раздува
- Система автоматической коррекции стопы бумаги
- Автоматическая регулировка головки самонаклада
- Ультразвуковая система контроля двойного листа
- Механическая система контроля двойного листа (3-е поколение)
- Рама прижимных роликов регулируется целиком
- Основная и вспомогательная подача с сервоприводом
- Система автоматической приводки листа MasterSet
- Совместимость с европаллетами размером 1200×800 мм
- Master Feeder (опциональная система для управления логистикой системы подачи)

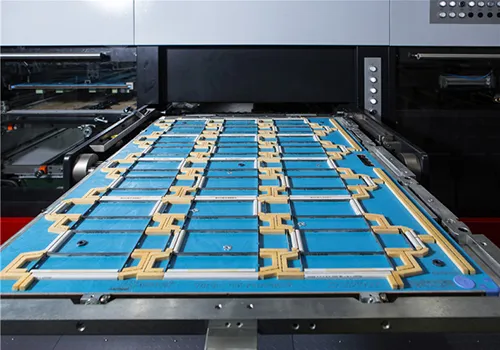

Секция горячего тиснения (две станции)
- Обновленная конструкция секции поддерживает стабильное качество горячего тиснения
- Секция 1: 20 температурных зон, регулировка температуры в диапазоне 40-180 °C
- Вращающаяся система раскрытия захватов для горячего тиснения и высечки
- Обновленная конструкция сотовой плиты
- Быстрозажимная полимерная базовая плита
- Сервоавтоматическая система регулировки давления
- Пневматическая система двусторонней блокировки без использования дополнительного инструмента

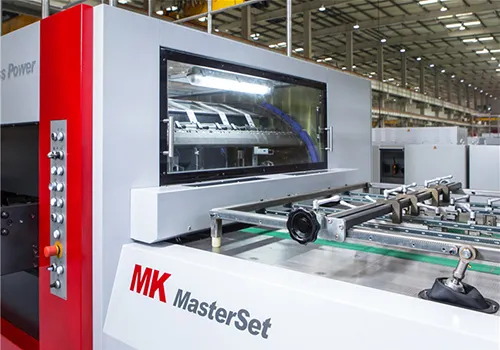

Система MasterSet
- Высокоточный оптический сенсор
- Несколько режимов обнаружения листа: по цветовой метке, по печатному изображению, по краю
- Система приводки с сервоуправлением
- Бесконтактная транспортировка листа без образования царапин

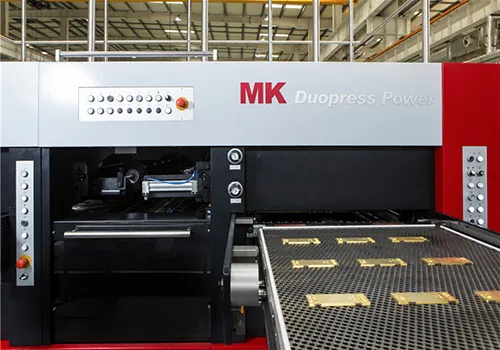

Секция горячего тиснения (одна станция)
- Новейшая система раздува и разделения листов
- Система подачи фольги с оптимизированными маршрутами
- Продольная многоосевая стойка подачи фольги с поддержкой длинной фольги и индексирующего устройства
- Интеллектуальная система автоматической приводки листа MasterSet сокращает время переналадки
- Высокоточный оптический сенсор улучшает контроль позиционирования листа в процессе тиснения
- Несколько режимов обнаружения листа позволяют выполнять точную приводку по цветовой метке, печатному изображению или краю листа
- Система приводки с сервоуправлением поддерживает высокую точность совмещения тиснения даже при работе на высокой скорости
- Система бесконтактной транспортировки предотвращает появление царапин и повреждений на поверхности листа

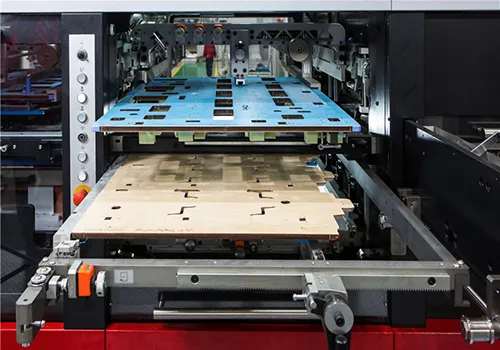

Секция удаления облоя
- Быстрозажимная система устройства для отделения обрезков второго поколения
- Оборудована устройством тонкой регулировки с цифровой индикацией
- Центральная система позиционирования инструмента
- Пневматический подъем верхней рамки
- Новейшая система позиционирования захватной планки
- Вакуумная плита с обновленной конструкцией для стабильной подачи листа на высокой скорости

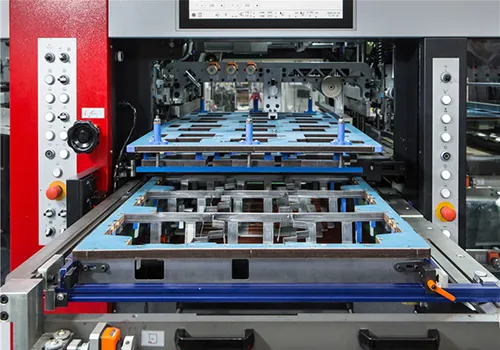

Секция вырубки заготовок
- Система быстрой смены инструмента второго поколения сокращает время переналадки и повышает эффективность производственного процесса
- Система тонкой регулировки с цифровой индикацией обеспечивает высокую точность настройки параметров вырубки
- Центральная система позиционирования инструмента повышает точность совмещения и стабильность работы на высоких скоростях
- Пневматический подъем верхней рамки облегчает обслуживание и замену инструмента
- Автоматическая система укладки и подсчета заготовок повышает уровень автоматизации и упрощает последующую обработку продукции
- Устройство непрерывной приемки позволяет производить выгрузку продукции без остановки машины, поддерживая стабильность производственного процесса
- Обновленная вакуумная система подачи обеспечивает плавное перемещение листа и стабильную работу оборудования на высокой скорости

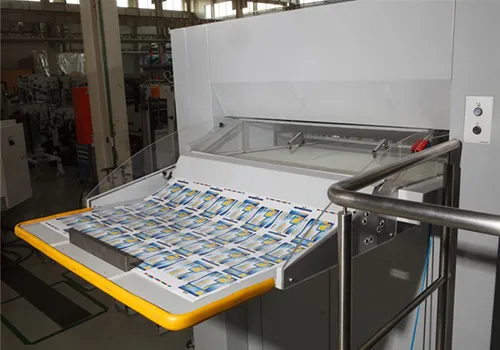

Секция удаления кромочных отходов
- Поддерживает автоматическое удаление кромочных отходов и излишков материала после процесса высечки, повышая качество готовой продукции
- Устройство отбора образцов позволяет оператору производить отбор контрольных образцов непосредственно в процессе работы оборудования без остановки производственного цикла
- Щетка с сервоприводом обеспечивает точное и стабильное удаление отходов и бумажной пыли

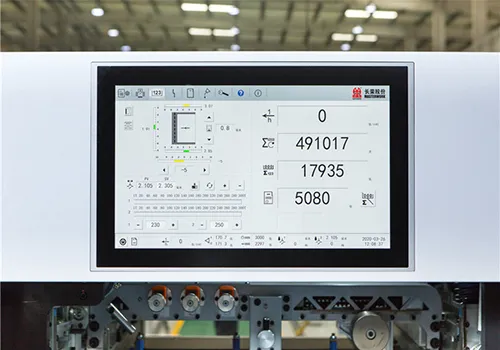

Система управления
- Промышленная IPC-система управления с возможностью подключения к системе Heidelberg Prinect
- 21.5-дюймовый широкоформатный сенсорный HMI-дисплей (человека-машинное управление)
- Система видеомониторинга с записью и воспроизведением экрана
- Панель управления с упрощенным интерфейсом
- Инспекционный стол с широкоформатным дисплеем
- Система горячего тиснения MP2020
- Облачный сервис Masterwork Cloud Service с поддержкой удаленной диагностики и мониторинга
