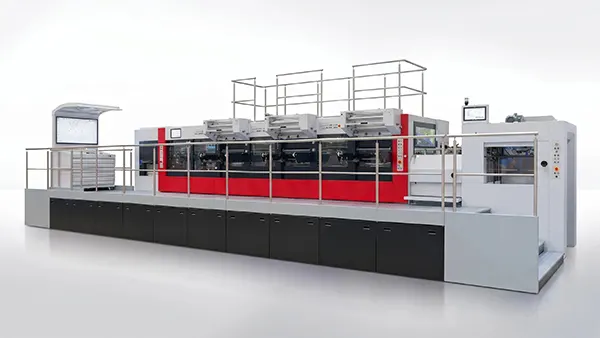

Tripress 92FFCSB
Машина для горячего тиснения фольгой
Машина для горячего тиснения фольгой MK Tripress 92FFCSB оснащена тремя основными станциями, каждая из которых поддерживает высокоточное горячее тиснение фольгой. Третью станцию можно плавно переключить в режим высечки с поддержкой удаления облоя и отделения заготовок. Это позволяет организовать интегрированный производственный процесс, объединяющий тиснение фольгой, высечку и отделение заготовок. Машина обеспечивает быстрое переключение между высечкой/отделением заготовок и выводом полного листа без дополнительных аксессуаров, значительно повышая удобство эксплуатации и гибкость рабочего процесса.
При максимальной скорости 6000 листов/ч эта машина для горячего тиснения фольгой обеспечивает эффективность в три раза выше, чем традиционная односекционная машина для тиснения фольгой. Благодаря новой сервоприводной системе регулировки сотопанели и базовых плит время настройки эффективно сокращается через HMI. Кроме того, внешняя продольная вакуумная подача фольги и моторизованная система протяжки фольги обеспечивают замену фольги без остановки, повышая непрерывную производительность.
| Модель | |
| Макс. размер листа | 920 × 650 мм |
| Мин. размер листа | 360 × 320 мм |
| Макс. размер высечки | 910 × 630 мм |
| Макс. размер тиснения фольгой | 810 × 600 мм (внешняя размотка фольги) |
| Поле захвата | 9-17 мм |
| Внутренний размер рамы высечки | 960 × 666 мм |
| Диапазон материалов | 90-2000 г/м² (картон) |
| 0,1-2 мм (картон) | |
| ≤4 мм (гофрокартон) | |
| ≤2 мм гофрокартон (плоскостность <20 мм/м²) (с MasterSet) | |
| Точность повторного совмещения | ≤±0,10 мм (высечка и стандартное тиснение фольгой) |
| ≤±0,20 мм (тиснение голографической фольгой с позиционированием) | |
| ≤±0,10 мм (с MasterSet) | |
| Макс. давление | 200 тонн |
| Макс. скорость | 6000 листов/ч |
| Макс. высота стопы подачи | 1500 мм (включая поддон) |
| Макс. высота стопы приемки | 1200 мм (включая поддон, режим отделения заготовок) |
| 1300 мм (включая поддон, вывод полного листа) | |
| Макс. диаметр рулона фольги | Ø300 мм (продольная) Ø200 мм (поперечная) |
| Система нагрева | 20 зон, регулировка от 40℃ до 180℃ |
| Ширина фольги | 20-810 мм |

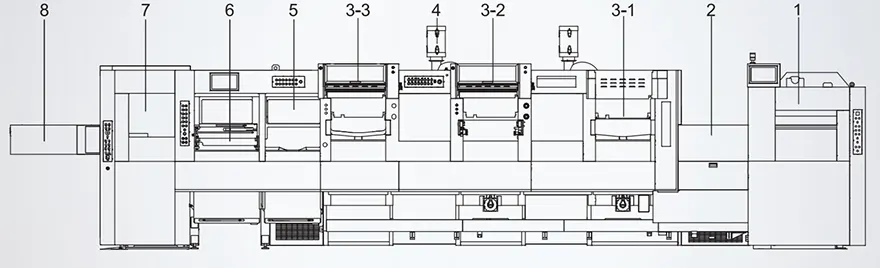

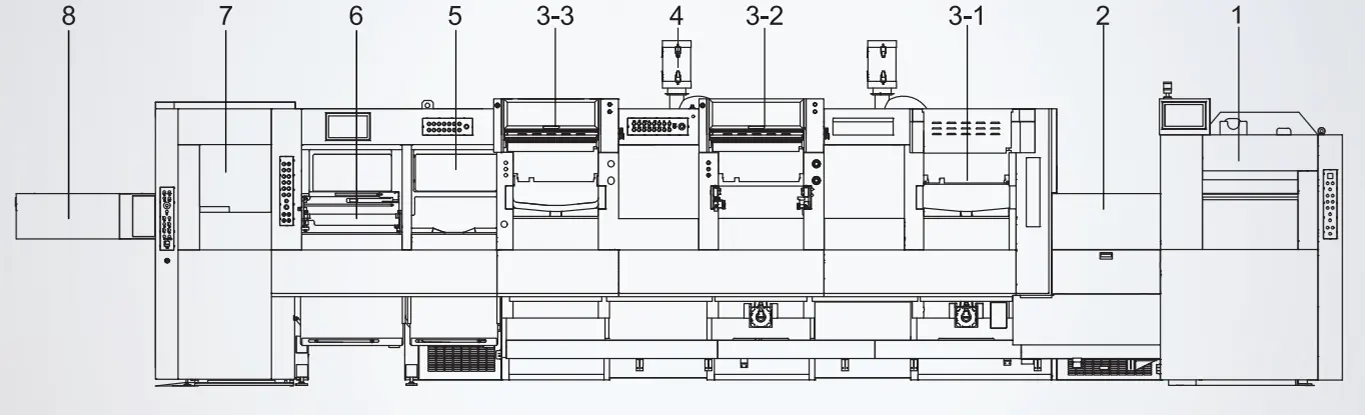

- Станция самонаклада: высокоскоростная безостановочная система подачи бумаги
- Платформа подачи: встроенный регулируемый прижимной ролик, механизм замедления перед поступлением бумаги, боковой упор push/pull
- Основная станция: пневматическая фиксация рамы, сервомикрорегулировка базовой плиты и сотопанели (рамы высечки), а также функция автоматического сброса давления сервоприводом
- Внешнее устройство подачи фольги: высокоточная продольная вакуумная подача фольги

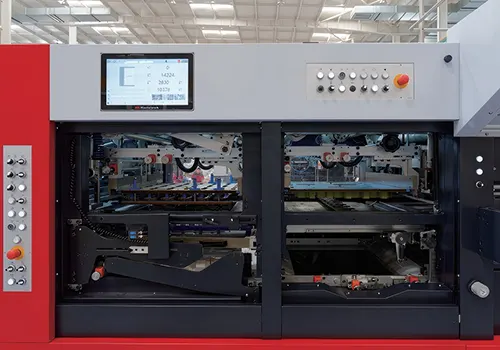

- Станция удаления облоя: система центрального позиционирования, быстрозажимная моторизованная система подъема
- Станция отделения заготовок: система центрального позиционирования, быстрозажимная моторизованная система подъема
- Устройство безостановочного отбора образцов и вспомогательной приемки: повышение эффективности непрерывного производства

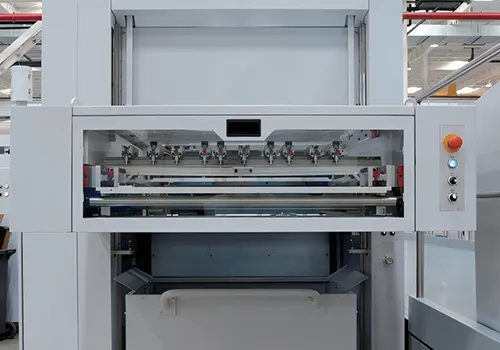

- Устройство приемки бумаги: оптимизировано для высокоскоростной и ровной укладки в стопу
- Вакуумный стол подачи (опция)
- Моторизованная регулировка поперечного выравнивания

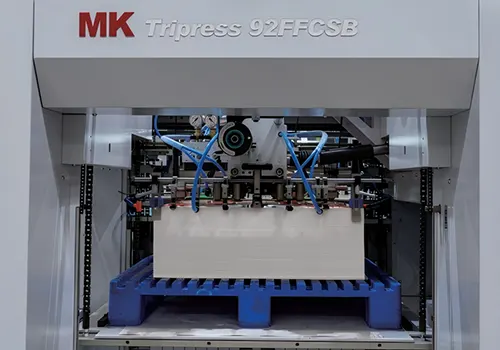

- Головка самонаклада с передним и боковым выравниванием
- Встроенная регулировка прижимного ролика, простая настройка
- Ультразвуковое обнаружение двойного листа

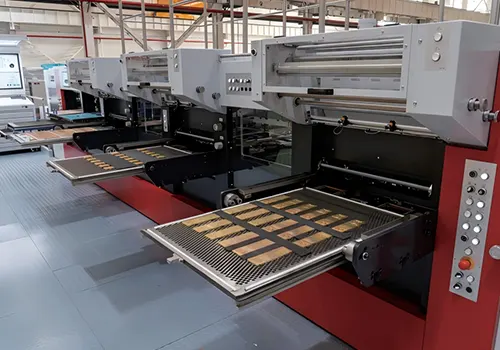

- Механический привод всех трех основных станций обеспечивает стабильную, эффективную и энергоэкономичную работу
- Новая система позиционирования захватной штанги значительно повышает стабильность точности
- Новая сервонастройка давления для быстрого управления давлением
- Новая сервоточная регулировка сотопанели и базовой плиты

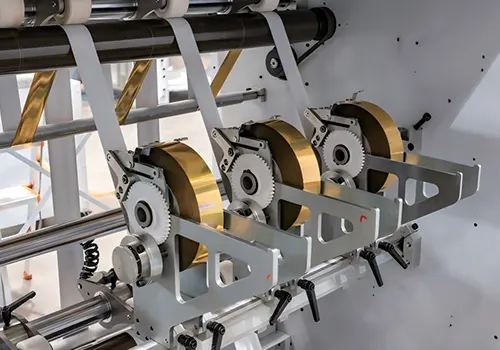

- Внешняя система подачи фольги упрощает замену рулона, сокращает остановки машины и повышает эффективность.
- Новая схема прохождения фольги и отходов фольги
- Моторизованная система сборки фольги для формата 920 мм
- Отбор образцов без удаления облоя с образцового листа, удобный отбор
- Новая система мягкого прижима захватной штанги обеспечивает стабильную передачу листа к инструментам отделения заготовок
- Новая система укладки бумаги и вспомогательных вставных штанг приемки обеспечивает быстрое переключение между отделением заготовок и выводом полного листа, улучшая выравнивание полного листа
- Независимый сервопривод
- Автоматически поднимающаяся система выравнивания упрощает переключение между отделением заготовок и выводом полного листа
- Кнопки Fuji с удобной раскладкой панели управления
- Высококачественные импортные электрические компоненты
- Двойная система цепей безопасности
- Контроллер PLC, надежный и эффективный
- Частотный преобразователь Fuji обеспечивает безопасность системы
